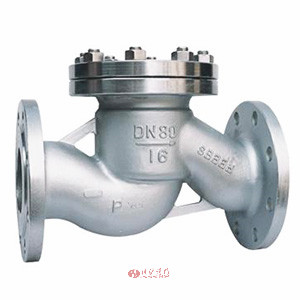

升降式法蘭止回閥，連接方式法蘭式，止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。
使用范圍
升降式法蘭止回閥適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。主要用于石油、化工、制藥、化肥、電力等管路上。
| 型號 | H41H-16C~100 | H41Y-16C~100 | H41W-16P~100 | |
|---|---|---|---|---|
| 工作壓力（MPa） | 1.6~10.0 | |||
| 適用溫度（℃） | ≤425 | ≤150 | ||
| 適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | ||
| 材料 | 閥體、閥蓋 | 碳鋼 | 鉻鎳鈦不銹鋼 | |
| 密封面 | 堆焊鉻不銹鋼 | 堆焊硬質合金 | 鉻鎳鈦不銹鋼 | |
| 墊片 | 鋼帶石墨參纏繞 | 聚四氟乙烯 | ||
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-d | H | |
| H41H-16C、H41W-16C、H41W-16P 、H41W-16R、H41W-16I | |||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 |
| 32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 85 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 215 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 260 |
| 300 | 850 | 460 | 410 | 375 | 34 | 12-25 | 315 |
| H41H-25C、H41W-25C、H41W-25P 、H41W-25R、H41W-25I | |||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 105 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 130 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 135 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 149 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 160 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 169 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 194 |
| 125 | 400 | 270 | 220 | 180 | 28 | 8-25 | 222 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 255 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 305 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 355 |
| 300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 410 |
