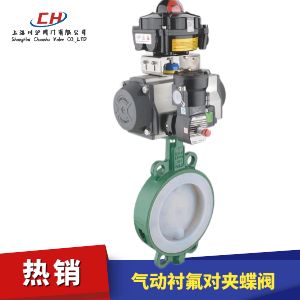

氣動襯氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，使用聚四氟乙烯制成的閥體，具有很強的防腐效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。
附件選型
氣動襯氟蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 參數技術 | |
| 公稱通徑 | DN15-400mm |
| 鏈接方式 | 對夾式 |
| 氣缸選配 | AT系列、AW系列、AT Series、AW Series |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 開關型、調節型、三段式（開度可調） |
| 公稱壓力 | 6、10、16bar（如需更高壓力，請注明要求。） |
| 氣源壓力 | 雙作用：4-8bar、單作用：5-8bar |
| 介質溫度 | W1：-40~180℃??、W5：-20~80℃、W7：-40~160℃ |
| 環境溫度 | 標準型：-20~80℃ |
| 閥體材質 | 鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 丁晴橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46） |
| 技術規范 | ||
| 設計依據 | GB標準 | |
| 設計標準 | GB/12238 | |
| 結構長度 | 對夾鏈接 | GB/12221 |
| 連接法蘭尺寸 | GB/12221 | |
| 實驗和檢驗 | JB/T9092 | |

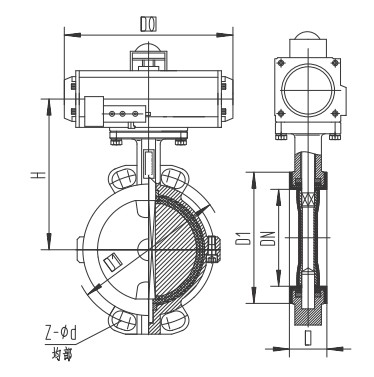

| 公稱通徑 | 主要尺寸 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | L | D | D1 | D2 | f | b | z-d | D | D1 | D2 | f | b | z-d | ||
| ??mm |
??inch |
??對夾 Wafer |
??法蘭 Flange |
????PN0.6MPa |
????PN1.0MPa |
||||||||||
| ??40 | ??11/2 | ??33 | ??106 | ??130 | ??100 | ??80 | ????3 | ????14 | ??4-14 | ??150 | ??110 | ????85 | ????3 | ????18 | ????4-18 |
| ????50 | ????2 | ????43 | ????108 | ????140 | ????110 | ????90 | ????3 | ????14 | ??4-14 | ??165 | ??125 | ??100 | ????3 | ????18 | ????4-18 |
| ????65 | ????2i/2 | ????46 | ????112 | ????160 | ????130 | ????110 | ????3 | ????14 | ??4-14 | ??185 | ??145 | ??120 | ????3 | ????18 | ????4-18 |
| ????80 | ????3 | ????46 | ????114 | ????190 | ????150 | ????125 | ????3 | ????16 | ??4-18 | ??200 | ??160 | ??135 | ????3 | ????20 | ????8-18 |
| ????100 | ????4 | ????52 | ????127 | ????210 | ????170 | ????145 | ????3 | ????16 | ??4-18 | ??220 | ??180 | ??155 | ????3 | ????20 | ????8-18 |
| ????125 | ????5 | ????56 | ????140 | ????240 | ????200 | ????175 | ????3 | ????18 | ??8-18 | ??250 | ??210 | ??185 | ????3 | ????22 | ????8-18 |
| ????150 | ????6 | ????56 | ????140 | ????265 | ????225 | ????200 | ????3 | ????18 | ??8-18 | ??285 | ??240 | ??210 | ????3 | ????22 | ????8-22 |
| ????200 | ????8 | ????60 | ????152 | ????320 | ????280 | ????255 | ????3 | ????20 | ??8-18 | ??340 | ??295 | ??265 | ????3 | ????24 | ????8-22 |
| ????250 | ????10 | ????68 | ????165 | ????375 | ????335 | ????310 | ????4 | ????22 | ??12?-18 | ??395 | ??350 | ??320 | ????4 | ????26 | ??12-22 |
| ??300 | ??12 | ??78 | ??178 | ??440 | ??395 | ??363 | ????4 | ????22 | ??12-22 | ??445 | ??400 | ??370 | ????4 | ????26 | ??12-22 |
| ??350 | ??14 | ??78 | ??190 | ??490 | ??445 | ??413 | ????4 | ????22 | ??12-22 | ??505 | ??460 | ??430 | ????4 | ????26 | ??16-22 |
| ??400 | ??16 | ??102 | ??216 | ??540 | ??495 | ??463 | ????4 | ????22 | ??16-22 | ??565 | ??515 | ??480 | ????4 | ????26 | ??16-26 |
| ??450 | ??18 | ??114 | ??222 | ??595 | ??550 | ??518 | ????4 | ????22 | ??16-22 | ??615 | ??565 | ??530 | ????4 | ????28 | ??20-26 |
| ??500 | ??20 | ??127 | ??229 | ??645 | ??600 | ??568 | ????4 | ????24 | ??20-22 | ??670 | ??620 | ??580 | ????4 | ????28 | ??20-26 |
| ??600 | ??24 | ??154 | ??267 | ??755 | ??705 | ??667 | ????5 | ????30 | ??20-26 | ??780 | ??725 | ??680 | ????5 | ????34 | ??20-30 |
| ??700 | ??28 | ??165 | ??292 | ??860 | ??810 | ??772 | ????5 | ????24 | ?24-26 | ??895 | ??840 | ??795 | ????5 | ????34 | ??24-30 |
| ??800 | ??32 | ??190 | ??318 | ??975 | ??920 | ??878 | ????5 | ????24 | ?24-30 | ?1015 | ?950 | ?900 | ????5 | ????36 | ??24-33 |
| ??900 | ??36 | ??203 | ??330 | ??1075 | ??1020 | ??980 | ????5 | ????26 | ?24-30 | ?1115 | ?1050 | ?1000 | ????5 | ????38 | ??28-33 |
| ??1000 | ??40 | ??216 | ??410 | ??1175 | ??1120 | ??1080 | ????5 | ????26 | ??28-30 | ??1230 | ??1160 | ??1115 | ????5 | ????38 | ??28-36 |
| ??1200 | ??48 | ??254 | ??470 | ??1405 | ??1340 | ??1295 | ????5 | ????28 | ??32-33 | ??1455 | ??1380 | ??1330 | ????5 | ??44 | ??32-39 |
