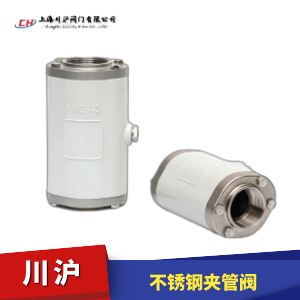

VMC不銹鋼夾管閥一種輕巧經濟型夾管閥，又稱管夾閥、壓管閥、氣囊閥、箍斷閥、管囊閥等，用于關斷、調節、定量磨損性、腐蝕性和纖維性的介質，是控制和截止固體、懸浮液、糊狀物、氣體、纖維和粘性物資等幾乎所有介質的理想解決方案。公稱通徑供貨范圍：DN10-DN100。VMC不銹鋼夾管閥中包括核心部件內襯套、閥體和兩個套管蓋。閥體由主體部分和兩個壓區環組成，這兩個環分別插入到末端，并分別通過 O形密封圈和閥體主體部分之間密封。在AMP系列氣動管囊閥閥體中，管囊閥內襯套居中對齊，并且由于兩個套管蓋的作用而被壓向末端，由此構成一個結構緊湊的單元。
當壓縮空氣或液體（用最低為2 bar的壓差）進入到管囊閥時，特制的有很高回彈力的內襯套被壓縮。閥體的結構確保了內襯套的唇形自由閉合。由此確保了介質流的絕對可靠地關斷，同時也最大限度地提高了內襯套的使用壽命。
| 公稱通徑 | DN10-DN100 |
|---|---|
| 工作溫度 | -20℃ - +150℃ |
| 工作壓力 | 2-5bar |
| 密封等級 | ANSI B 16-104、Class |
| 連接方式 | 管內螺紋（ISO 228）或NPT |
| 殼體 | ◆DN10-DN100: 不銹鋼1.4408(E) |
| 螺紋帽 | ◆DN10-DN100: 不銹鋼1.4404(E) ◆DN20-DN50: 聚甲醛POM天然色(P) ◆DN20-DN50: 鋁合金 AISilOMg(A) |
| 閥門表面 | 不銹鋼：電拋光亞光 鋁合金：粉末涂層60-80微米 |
| 內襯套 | 耐磨天然橡膠、食品安全天然橡膠、耐高溫天然橡膠、三元乙丙EPDM、黑色食品安全天然橡膠、淺色食品安全天然橡膠、丁晴橡膠Nitrile、黑色食品安全丁腈橡膠、淺色食品安全丁腈橡膠、氟橡膠、硅樹脂、氯丁橡膠、氯磺化聚乙烯橡膠、丁基橡膠等材料 |
| 結構 | 結構緊湊端面長度減少30% |
|---|---|
| 重量 | 重量減少25% |
| 行業 | 適合食品行業應用 |
| 設計 | 防爆保護設計 |
| 耐用 | 極好的耐氣候性 |
| 流阻 | 通道流暢 無堵塞 |
| 密封 | 零泄露100%密封 |
| 更換 | 易維護和更換配件 |

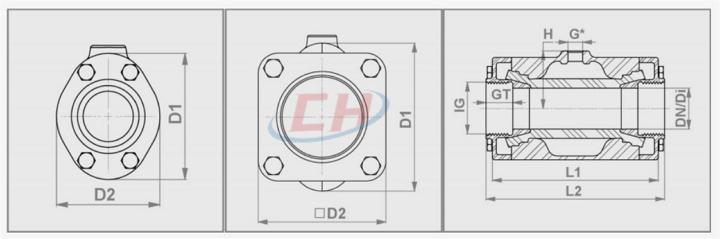

| DN/Di (mm) |
D1 (mm) |
D2 (mm) |
IG (inch) |
GT (mm) |
L1 (mm) |
L2 (mm) |
G (inch) |
H (mm) |
容積(I]) vol.(ml) (約/approx) |
重量 Weight(kg) (EE) |
重量 Weight(kg) (AE) |
重量 Weight(kg) (AP) |
重量 Weight(kg) (PE) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 46 | 35 | G?" | 12 | 68 | 80 | G1/8" | 23 | 0,03 | 0,5 | / | / | 0,2 |
| 15 | 56 | 47 | G?" | 15 | 85 | 95 | G1/8" | 28 | 0,05 | 0,8 | / | / | 0,4 |
| 20 | 62 | 49 | G?" | 17 | 93 | 103 | G1/8" | 32 | 0,07 | 0,8 | 0,5 | 0,4 | / |
| 25 | 72 | 57 | G1" | 20 | 110 | 120 | G1/8" | 37 | 0,09 | 1,3 | 0,8 | 0,5 | / |
| 32 | 80 | 66 | G1?" | 21 | 130 | 140 | G1/4" | 45 | 0,13 | 1,7 | 1,1 | 0,7 | / |
| 40 | 90 | 77 | G1? " | 21 | 150 | 160* | G1/4" | 50 | 0,22 | 2,4 | 1,5 | 0,9 | / |
| 50 | 110 | 88 | G2" | 25 | 175 | 185 | G1/4" | 60 | 0,36 | 3,6 | 2,2 | 1,6 | / |
| 65 | 139 | 115 | G2 ? " | 30 | 173 | 200 | G1/4" | 74 | 0,44 | 4,0 | 3,0 | / | / |
| 80 | 173 | 133 | G3" | 33 | 213 | 230 | G1/4" | 90 | 0,88 | 5,6 | 4,4 | / | / |
| 100 | 203 | 156 | G4" | 20 | 264 | 280 | G1/4" | 107 | 1,80 | 11,0 | 6,6 | / | / |
◆更換內襯套、清潔管囊閥或進行其它任何操作之前，一定要關閉氣源供應，并要斷開近制氣的連接。
◆在管囊閥運行時，一定要確保身體部位、工具或其它特體與之接觸。
◆在閥門接觸到到輸送介質/產品之前，要了解并遵照安全數據表中的說明。
◆當介質的輸送溫度較高時，不要觸摸管囊閥（有造成灼傷的危險）
◆只有在設備已經關機并處于無壓狀態時，允許拆卸管囊閥。
◆為防止管囊閥的最大允許工作壓力/控制壓力過載，設備中須安裝配備壓力限制器和安全閥。
◆不穩定氣體，不能作工作介質使用。
◆請注意，應用的介質或隨管囊閥應用環境的不同，有產生靜電的可能。
◆選用管囊閥材料，除要考慮閥門本身的使用壽命，還要考慮驅動部件（氣路控制、電磁閥等），一旦內襯套發生損壞，介質有可能進入到控制線路中去。
